Un relais temporisé raccordé, alimenté, mais qui ne déclenche pas au bon moment : la scène est fréquente sur les armoires électriques. Dans la grande majorité des cas, le composant fonctionne parfaitement. C’est le réglage qui pose problème. Mauvaise fonction sélectionnée, plage de temps inadaptée ou câblage inversé, ces erreurs de paramétrage sur un relais temporisé provoquent des comportements imprévisibles qu’on attribue à tort à une panne matérielle.
Sélecteur de fonction sur un relais temporisé multifonction : l’erreur la plus courante
Les relais temporisés récents intègrent plusieurs modes dans un même boîtier : temporisation à l’enclenchement (ON-delay), temporisation au déclenchement (OFF-delay), clignotant, impulsion. Le choix se fait par un sélecteur rotatif ou des micro-interrupteurs DIP switches en façade.
Vous avez déjà constaté qu’un relais semble « ignorer » votre signal de commande ? Le réflexe est de vérifier le câblage ou de remplacer le composant. Avant cela, regardez la position du sélecteur de fonction.
Confondre OFF-delay et ON-delay change totalement le comportement du circuit. En mode ON-delay, le relais attend un délai après réception du signal avant de fermer ses contacts de sortie. En mode OFF-delay, les contacts se ferment immédiatement à la mise sous tension, puis s’ouvrent après le délai programmé à la coupure du signal. Inverser ces deux fonctions produit un résultat qui ressemble à une panne, mais qui n’en est pas une.
Les retours de terrain des fabricants confirment que ce mauvais choix de fonction est devenu une cause majeure de dysfonctionnements apparents, bien avant toute défaillance interne du relais.
Plage de temporisation et réglage du délai : le piège du facteur 10
Un relais multifonction propose généralement plusieurs plages de temps. Par exemple, une première plage couvre quelques centièmes de seconde à une dizaine de secondes, tandis qu’une autre va d’une seconde à plusieurs centaines d’heures. Le passage d’une plage à l’autre se fait par un second sélecteur, distinct du potentiomètre de réglage fin.
Ce qui se passe quand la plage est mal positionnée
Imaginez que vous réglez le potentiomètre à mi-course pour obtenir un délai d’environ cinq secondes. Si le sélecteur de plage est positionné sur la gamme supérieure, vous obtenez en réalité un délai multiplié par dix, voire par cent. Le circuit ne réagit pas dans le temps attendu, et l’installation semble défaillante.
Vérifier la position du sélecteur de plage avant de toucher au potentiomètre évite cette erreur. C’est un geste qui prend quelques secondes et qui épargne des heures de recherche de panne.

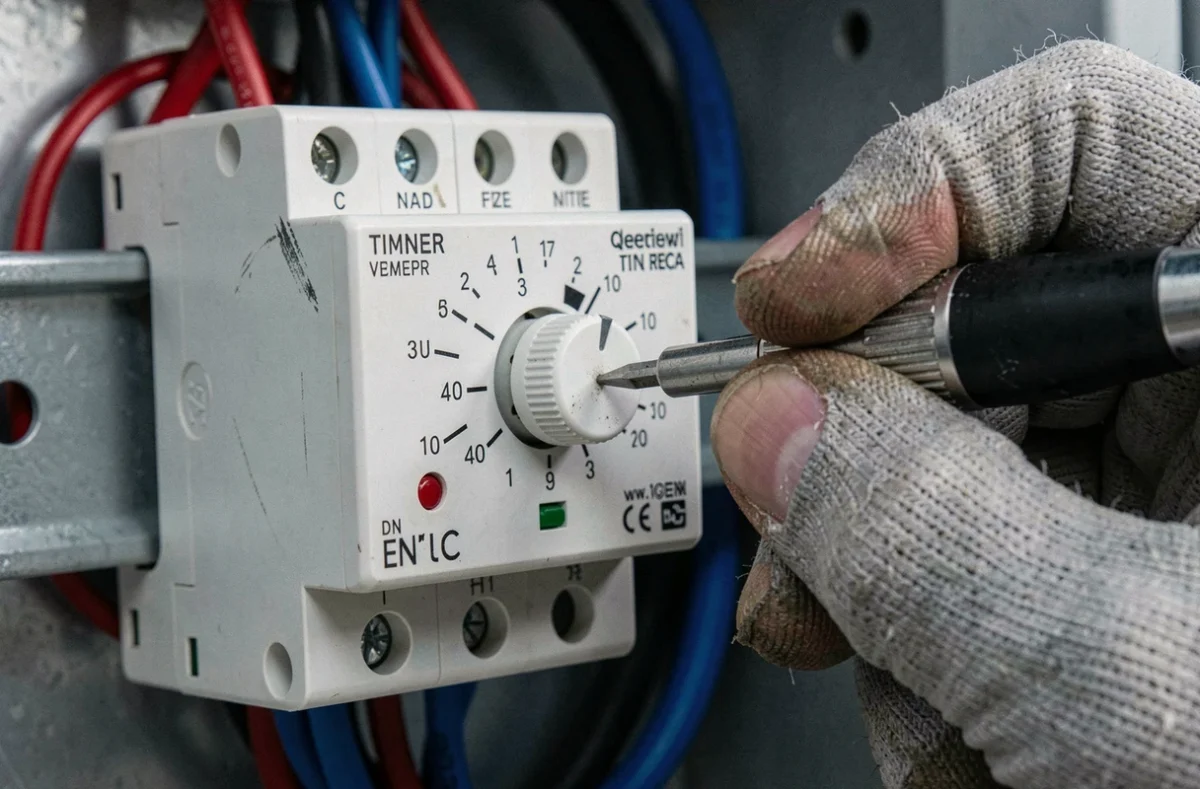

Potentiomètre versus afficheur numérique
Sur un modèle analogique, le potentiomètre offre un réglage approximatif. La graduation en façade donne une indication, pas une valeur exacte. Sur les modèles numériques avec écran, la valeur programmée est lisible directement, ce qui réduit les erreurs de lecture. Si la précision du délai est critique pour votre application, un relais temporisé à affichage numérique limite les approximations de réglage.

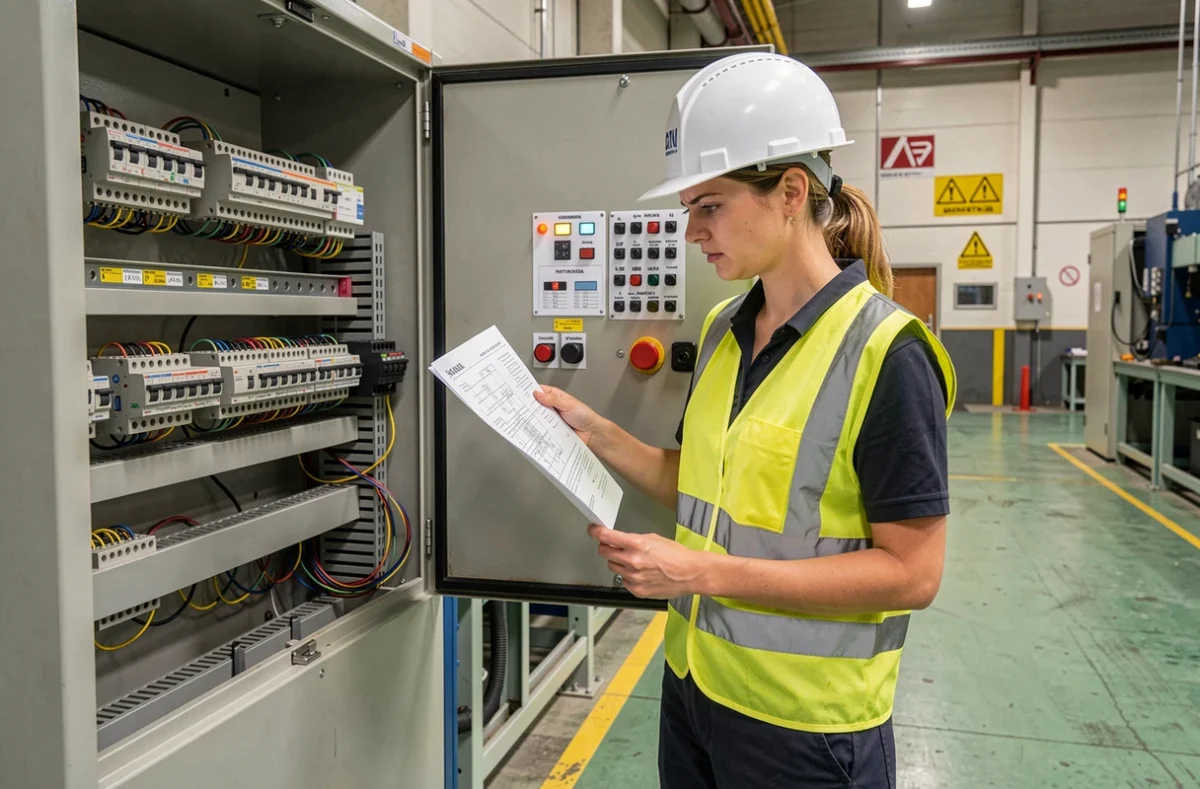

Erreurs de câblage sur les bornes de commande et de sortie
Le relais temporisé possède au minimum deux groupes de bornes : les bornes d’alimentation (ou de commande) et les bornes de sortie (contacts). Confondre ces deux groupes est une erreur classique, surtout sur les modèles compacts où les bornes sont rapprochées.
- Raccorder le signal de commande sur les bornes de sortie empêche toute temporisation. Le relais reste inerte ou ses contacts ne commutent jamais selon la séquence prévue.
- Alimenter le relais en courant continu alors qu’il attend du courant alternatif (ou l’inverse) provoque un fonctionnement erratique. Certains modèles multitension acceptent les deux, d’autres non : la référence du produit le précise.
- Oublier de vérifier si les contacts de sortie sont normalement ouverts (NO) ou normalement fermés (NF) avant le raccordement inverse la logique de commande du circuit en aval.
Chaque erreur de câblage produit un symptôme différent, ce qui complique le diagnostic si on ne reprend pas le schéma de raccordement dès le départ.
Contrôle du relais temporisé après réglage : les vérifications à ne pas sauter
Une fois le réglage effectué, la tentation est de refermer l’armoire et de passer à la suite. Quelques vérifications simples permettent de confirmer que tout fonctionne avant la mise en service.
- Lancer un cycle de test manuel : appliquer le signal de commande et chronométrer le délai réel entre l’alimentation et la commutation des contacts de sortie. Comparer avec la valeur programmée.
- Vérifier l’état des contacts avec un multimètre en mode continuité, hors tension, pour confirmer que le contact NO est bien ouvert au repos et que le contact NF est bien fermé.
- Observer le voyant de façade (présent sur la plupart des relais électroniques) : il indique si le relais est alimenté et si la temporisation est en cours ou terminée.
- Tester au moins deux cycles complets, car certains défauts n’apparaissent qu’au deuxième déclenchement, notamment sur les fonctions cycliques.
Un test de deux cycles minimum révèle les défauts intermittents que le premier essai ne montre pas.
Quand le problème persiste malgré un réglage correct
Si la temporisation reste incohérente après vérification de la fonction, de la plage, du câblage et du délai, la cause peut être externe au relais. Une alimentation instable ou parasitée fausse le signal de commande. Un contact oxydé en amont du relais crée des micro-coupures que le relais interprète comme des ordres successifs. Dans ce cas, le diagnostic se déplace vers le circuit d’alimentation et les connexions en amont, pas vers le relais lui-même.
Remplacer un relais temporisé sans avoir vérifié ces paramètres de réglage revient à changer une ampoule sans vérifier l’interrupteur. La plupart des dysfonctionnements se résolvent en reprenant méthodiquement la configuration : fonction, plage, câblage, puis test. Garder la notice technique du modèle installé à portée de main dans l’armoire accélère chaque intervention future.
